單臂液壓機自位支承又稱浮功支承。用于未加工或粗加工的表面，作為單臂液壓機安裝基準進行定位，它能增加工件定位的支持點，而不產生過定位現象。從而減少了剛度差的工件及薄壁工件發生變形的可能性。單臂液壓機自位支承又分二點自位支承。前者用于工件外形是矩形或必須以四點支持的情況下，這時可以將原來三個固定定位支承中的一個改為兩點自動定位支承。單臂液壓機后者的頭部能自由搖動，可使一個支承點變?yōu)榕c工件有三個接觸點的支撐。

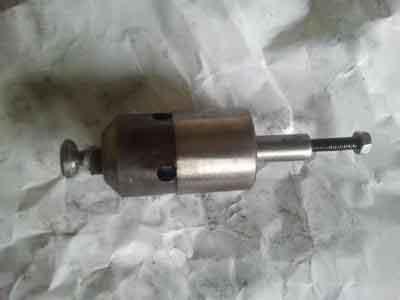

單臂液壓機輔助支承的結構如圖3-12，在自由狀態下，由于彈簧6的作用，單臂液壓機柱塞b高出于其它主要支承，而當工件安放在主要支承上之后，柱塞A與工件接觸，單臂液壓機彈簧6的作用僅能夠使柱塞與工件保持良好接觸，但不能使柱塞推動工件與其它主要支承分離。
工件安放穩定后，旋緊螺釘經過滑往2的作用，使得柱塞不會松動?；?的傾斜面上的傾斜角必須自鎖，否則旋緊手柄時，單臂液壓機柱塞上頂有使件離開主要支承的危險。當下次安裝工件時，先松開螺釘，工件仍以主要支承定位。
單臂液壓機輔助支承不起定位作用，只起支承作用，增加工件的支承剛度和增強定位穩定性。單臂液壓機工件以外圓柱表面作定位基準時，單臂液壓機火具上的定位元件大多某用V形塊。V形塊的兩個工作面的夾角作成900或1200，其中90%應用最普遍。單臂液壓機V形塊與夾具體之間必須保持正確的相對位置。文本來源機床專業資料網，由山東威鍛機械設備有限公司 單臂液壓機http://m.qingyunzs.cn 分部整理首發
