項目名稱：虹口區提籃橋街道HK314-05號地塊綜合開發項目。
施工時間：2019年7月-2021年6月
施工地點：上海市虹口區提籃橋街道，東至通州路、南至東余杭路、西至新建路、北至周家嘴路。
合作單位：中建八局、華建集團。

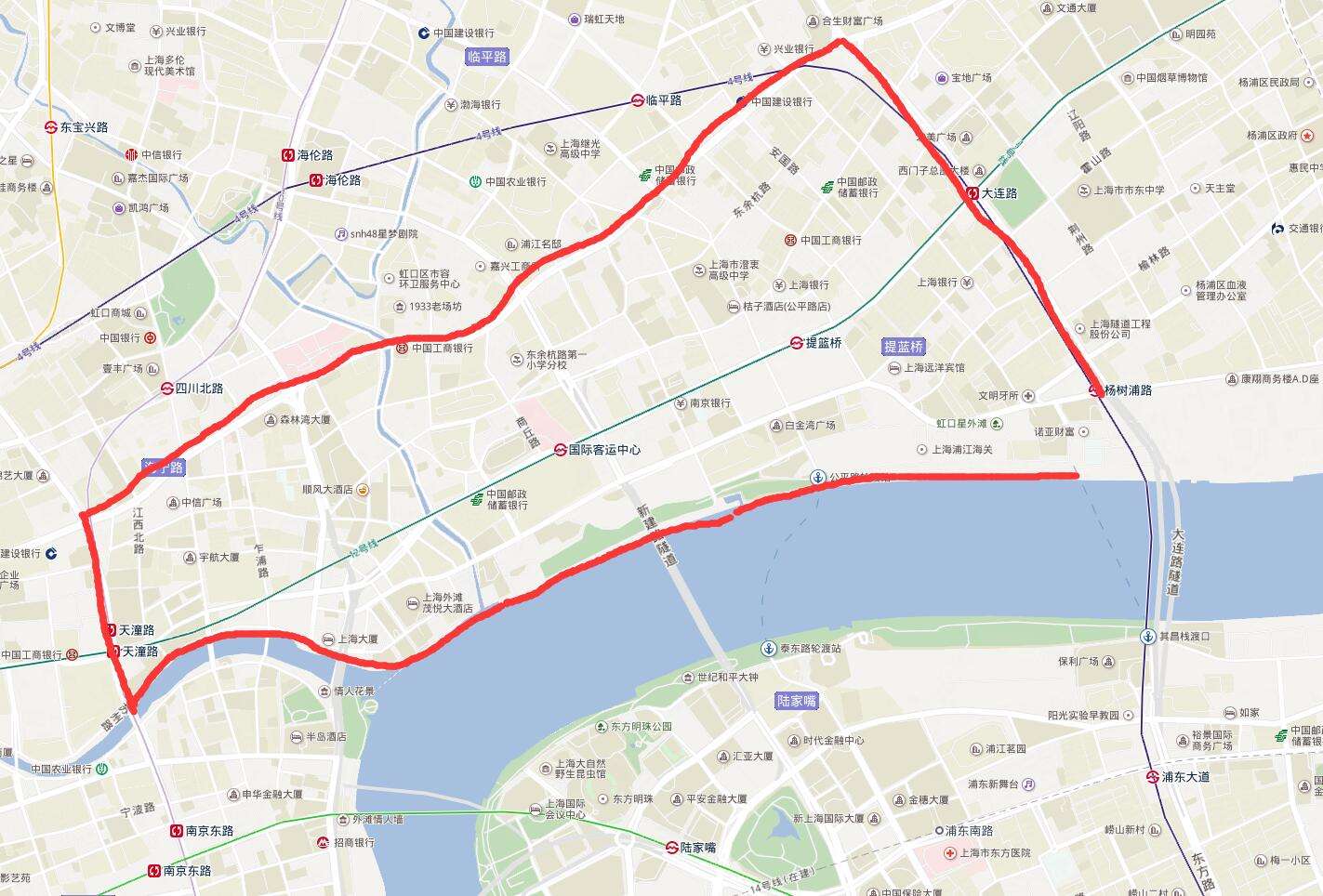

(提籃橋街道綜合開發整治項目區域示意圖)
近日，久卓與中建八局、華建集團正式合作，一臺DJE130全方位地質改良機及兩臺HP200EV高壓注漿泵進駐施工現場 ，為上海虹口區提籃橋街道綜合開發項目貢獻自己的力量。

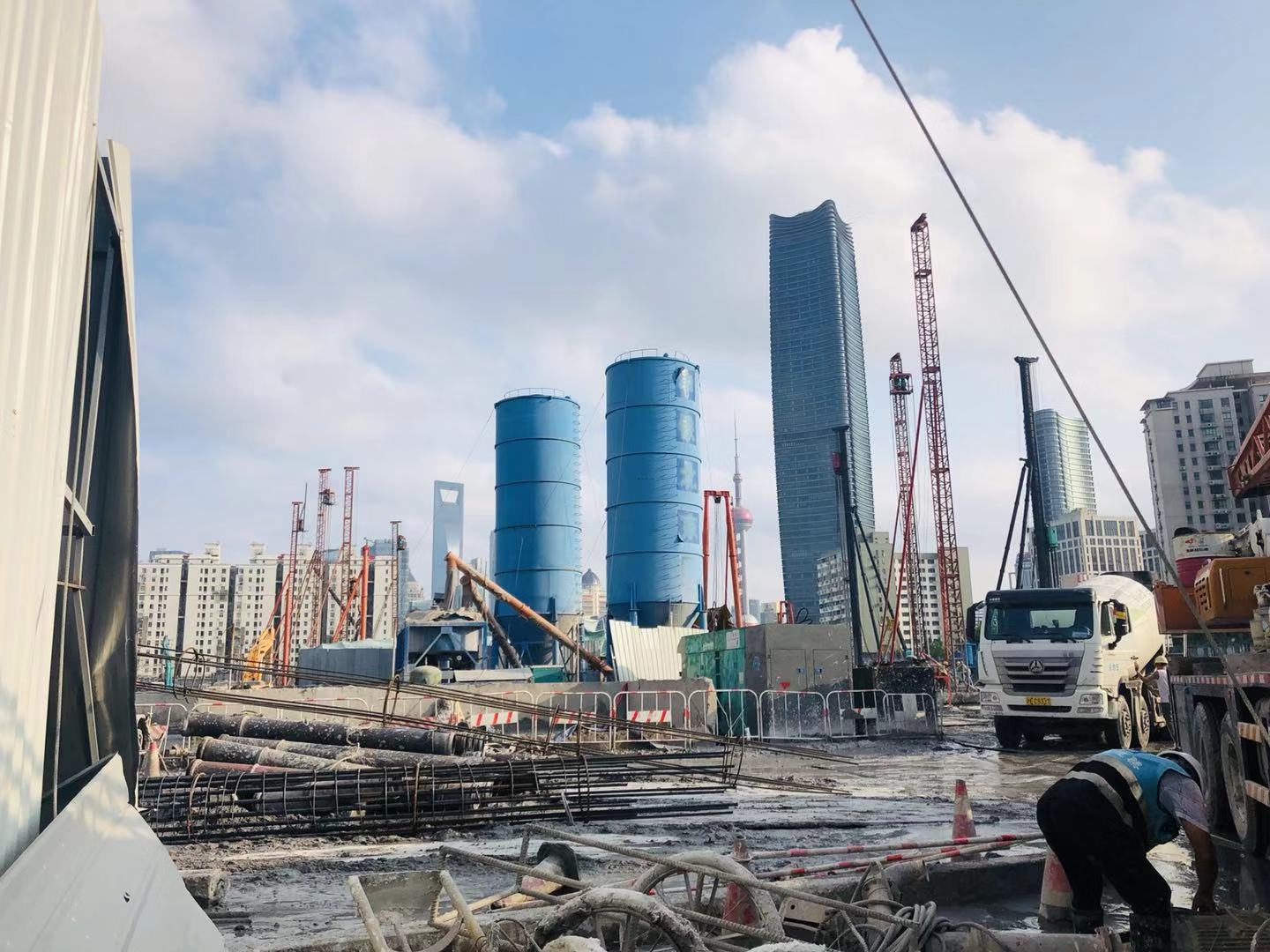

(施工現場概覽)
此次提籃橋街道改造項目施工現場入駐了一臺DJE130全方位地質改良機及兩臺HP-200EV高壓注漿泵，采用的也是微擾動大樁徑施工工法，也就是之前提到的DJE工法，DJE工法因 成樁質量穩定、可任意選擇樁型及樁徑、特殊的噴漿結構、能夠形成穩定的加固體、通過地內壓力檢測配合孔內強制返漿，可以對周邊環境減少破壞 等優點越來越受到國內施工現場的歡迎與認可，據悉，此次基坑坑底加固的作業，成樁直徑為2600mm，樁深為63m，配合兩臺最大流量120L/min的高壓注漿泵，施工速度大大增加，據施工方反饋，我們的設備為承包商能夠按時完成建設任務打了一針強心劑。
項目名稱：泥水分離器全新設備駐扎上海地鐵九號線。
施工時間：2018年
施工地點：交軌9號線三期（東延伸）二標段。
合作單位：上海隧道工程股份有限公司。
上海隧道工程股份有限公司承包的“交軌9號線三期（東延伸）二標段”的工程，由于在市中心，占地會有所限制，排放的泥水靠運輸成本又太高，于是引入我們的泥水分離器進行施工，壓出的“土餅”面積不大，可以累計滿車后處理。既環保，又節省了成本。
(施工現場概覽)
先進的泥漿壓濾處理系統可將DJE施工中產生的泥漿分離為渣土和水。壓濾后形成的“土餅”可直接裝車外運，水可重復利用或直接排入市政網管，避免了施工對環境的污染。
項目名稱：普陀區長壽社區D5-6地塊商辦樓項目地連墻止水帷幕工程。
施工時間：2018年。
施工地點：地鐵7號線和13號線的長壽路站。
合作單位：上海建元集團股份有限公司。

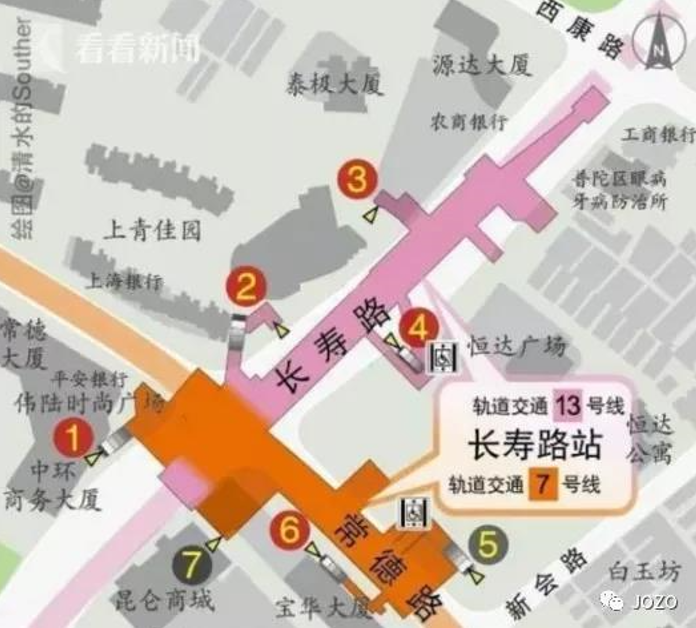

(地連墻止水帷幕項目區域示意圖)
“長壽社區D5-6地塊”位于東至恒達廣場，西至常德路，南至新會路，北至長壽路，總用地面積為11647.9㎡，總建筑面積81277.6㎡，其中地上建筑面積為48727.73㎡，地下建筑面積為32549.88㎡，建筑高度為99.8m，總層數為21層，使用功能為商辦樓。長壽社區D5-6地塊商辦樓項目地連墻止水帷幕工程中，施工區域緊鄰地鐵7號線和13號線的長壽路站，地下管線環境復雜，不能影響地鐵的正常運行，施工條件極為苛刻，工程難度極大。

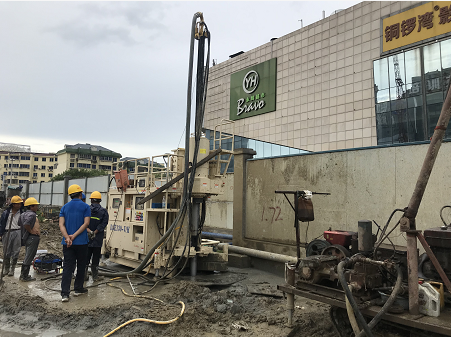

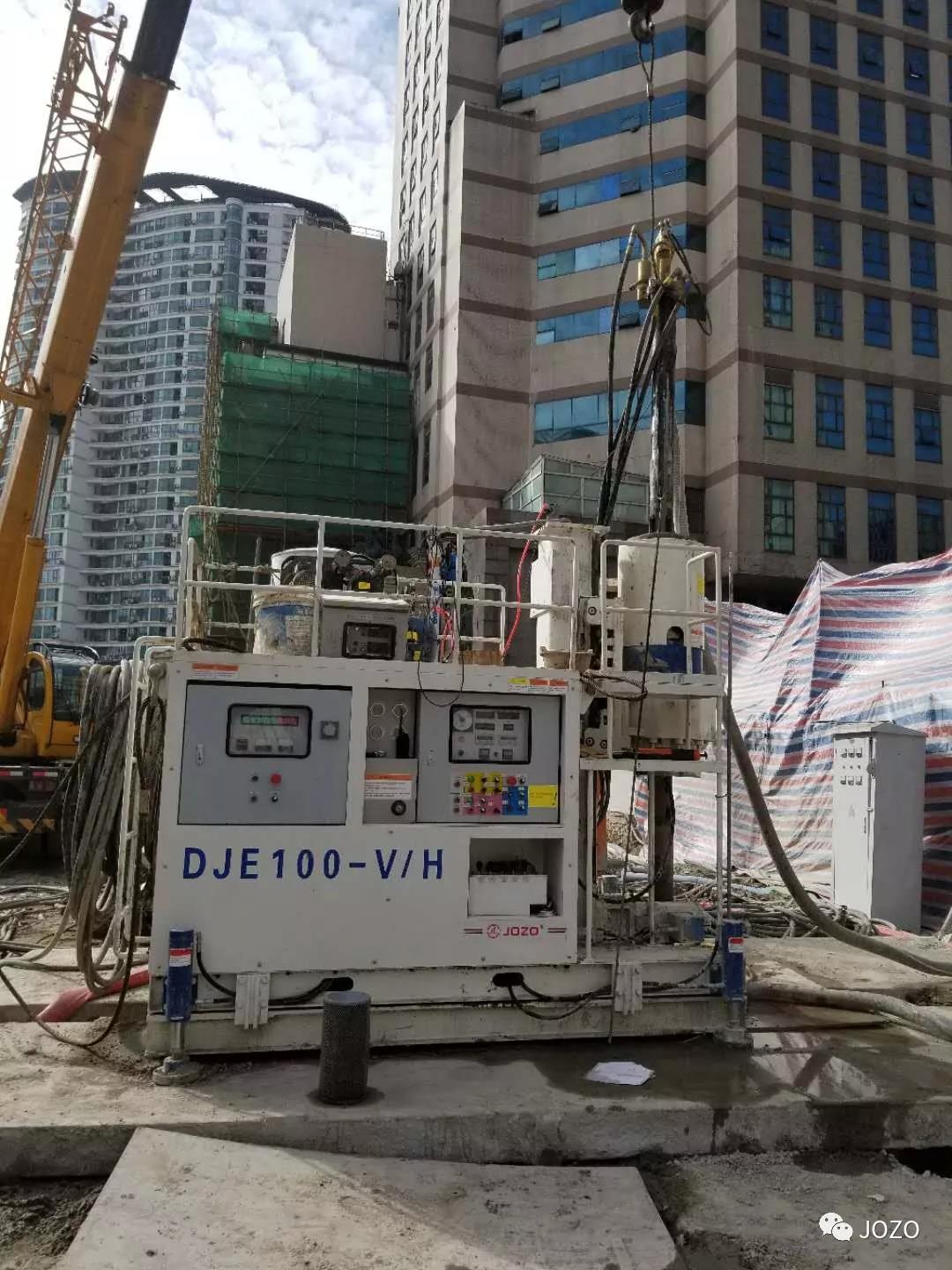

(施工現場概覽)
在全方位考察過相關工程案例之后，上海建元集團股份有限公司決定與我公司合作，采用我公司全方位高壓旋噴技術（DJE工法）。地連墻的分幅接縫因其受力形式、止水作用而成為整個深基坑圍護結構的薄弱環節，DJE工法的成樁原理及優質特點使其在地基加固處理中的應用較多；但就其成樁作用及效果，卻成為地連墻接縫處理的好方法。DJE工法樁因其噴射壓力高，成樁直徑大，施工質量穩定，對周圍建筑環境微擾動而適用于較為復雜地質條件中，特別是此次工程中地質情況復雜、地下障礙物多、緊鄰軌道交通，設計采用DJE工法樁為深基坑地連墻接縫止水的不二之選。本工法優勢在于通過管內強制排泥和調整返漿量等手段，對地內壓力形成有效控制，保持周圍動壓平衡，使噴漿過程對周邊環境微擾動。施工過程中產生的廢棄泥漿通過鉆具管內強制排出并集中收集，再通過固液分離機進行壓榨處理，實現水土分離，避免表層的二次污染和降低運輸成本。DJE工法是一種適應狹小空間、大扭矩、全方位施工的施工方法。該工法通過設備獨特的多孔管和前端造成裝置,以高壓射流切割破壞周圍土體，實現將硬化材料漿液加壓輸送、噴射、切削地層、混合、排泥、集中泥漿統一完成。
項目名稱：南京市浦口經濟開發區豐子河路建設工程PPP項目DJE工法加固。
施工時間：2017年
施工地點：南京市浦口經濟開發區豐子河路
(南京市浦口經濟開發區豐子河路建設工程PPP項目DJE工法加固)
豐子河路道路建設工程位于江北新區城市發展軸上，北起西江路，南至橋林大道，全長約13.25km，是江北新區主干路網的重要組成部分，連接橋林新城及浦口中心城。與本項目相接的浦濱路，北至已建成至珍珠南路，遠期將向北溝通，貫穿整個江北新區，形成江北新區重要的城市發展軸。本項目貫穿整個橋林新城，是橋林新城“五橫七縱”主干路網中的一橫，主要承擔著橋林新城與浦口方向以及寧合、寧連高速公路的聯系，同時服務橋林新城內部的交通需求。

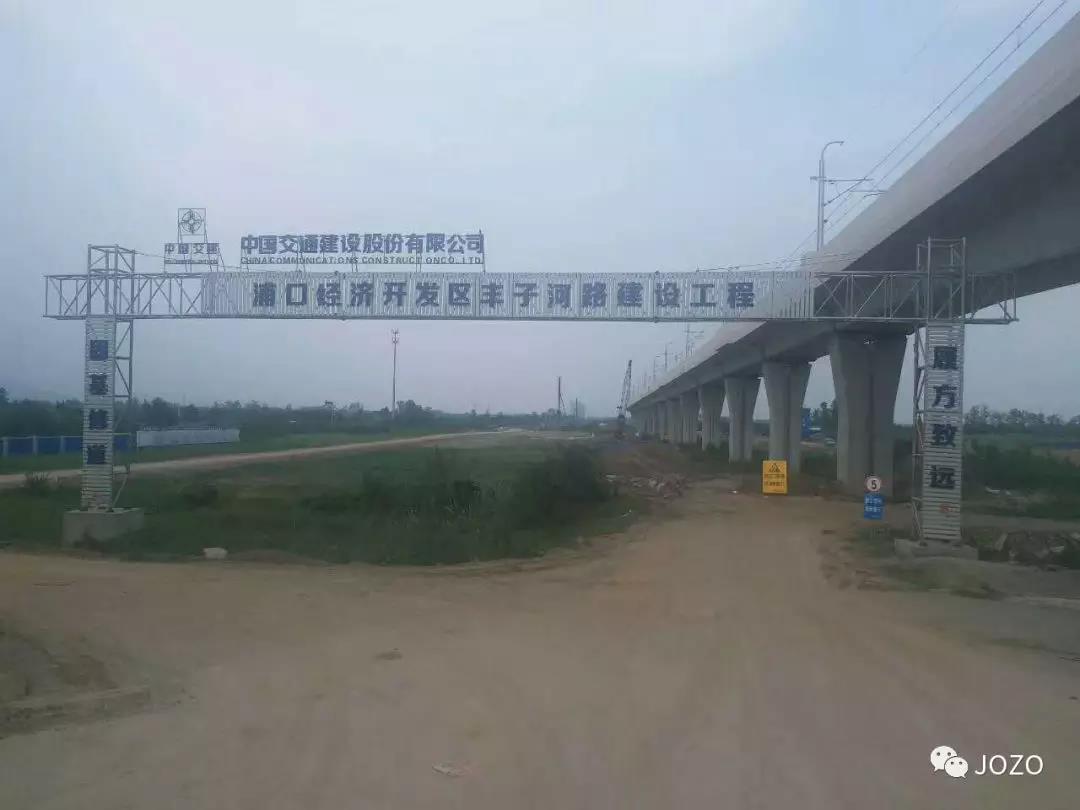

(施工現場概覽)
本次施工區域位于城際軌道交通正下方，距離軌道橋墩僅2米，地面3米以下土壤結構為黏土層和砂土層，地面至地面3米區間土壤結構為下蜀黃土便道路基。設計樁長17-33米不等，樁頂距地面標高僅0.2米。采用直徑2.4米工法樁進行加固，施工采用142全功能鉆具，噴嘴直徑2.8mm，步進提升速度40s/2.5mm，旋轉速度4r/min。加固后樁體的強度、均勻性和抗?jié)B性均滿足設計要求，由于全功能鉆具的孔內強制排漿特性，經監測，施工過程中城際軌道交通運行過程時橋墩無沉降振動現象。

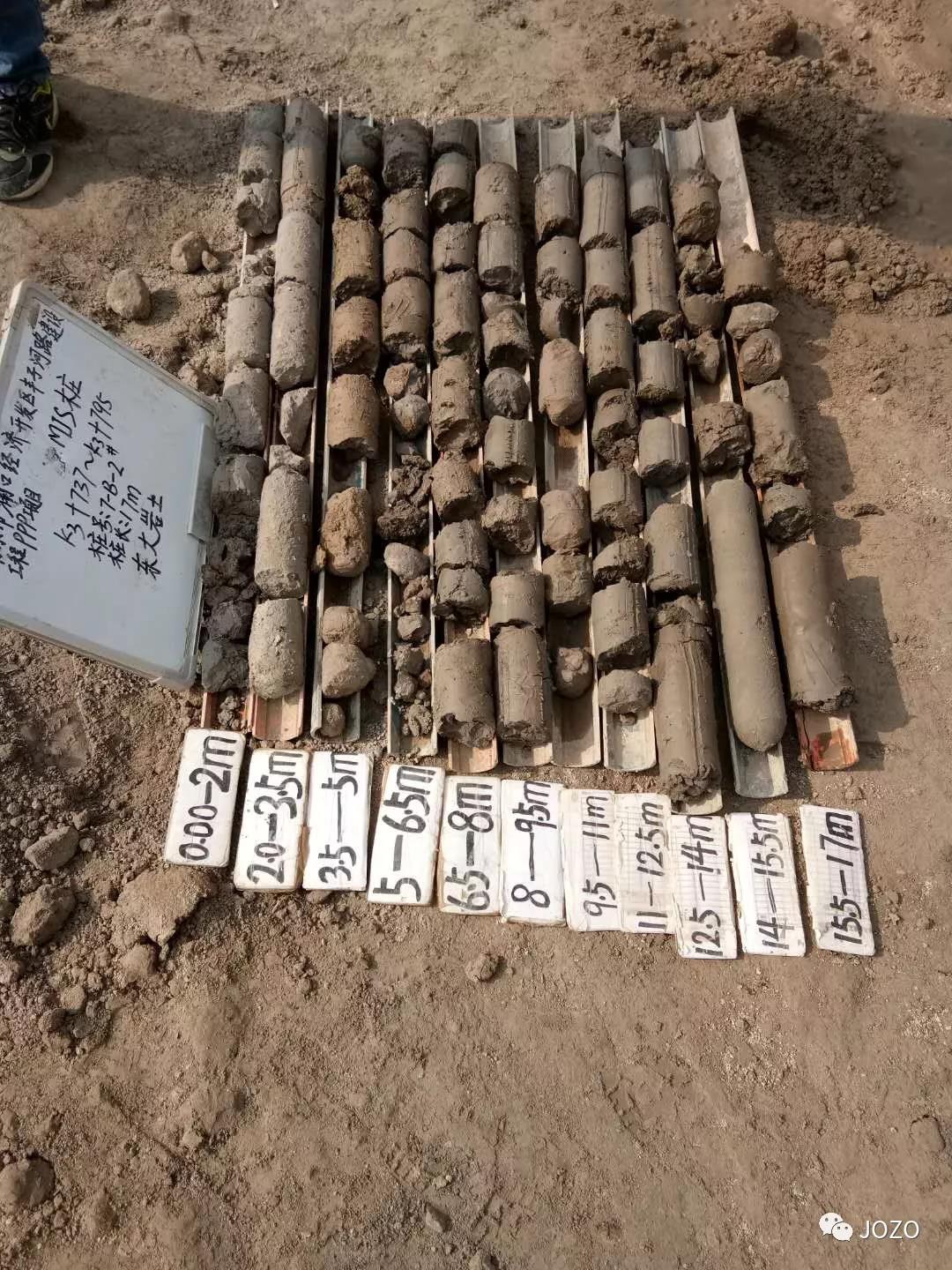

(取芯圖)
DJE工法特點 : 1．質量穩定——達到良好的止水和加固效果、2.規格多變——成樁直徑和深度大、截面形狀多變、3.全方位施工——水平、垂直和傾斜施工、4．應用廣泛——不同地層、不同環境下的止水、補強和加固。 了解更多
項目名稱：哈爾濱地鐵3號線河松街站.
施工時間：2021年5月
施工地點：哈爾濱市道里區前進路與河松街交口北側.
施工設備：DJE130主機2套，HP200泵90泵，全自動拌漿系統。
2021年5月，承建單位和上海久卓達成緊密合作，兩套久卓DJE130主機以及久卓HP200泵90泵和全自動拌漿系統進駐施工現場，為哈爾濱地鐵建設貢獻力量。
(哈爾濱地鐵3號線河松街站順利封底)
在施工過程中，下區間在疊落段采用深埋加強多孔注漿管片，在上、下區間間距小于3米的部位采用深埋加強鋼纖維多孔注漿管片，在上區間施工前對疊落段部位采用深孔注漿工藝對隧道夾層土體進行加固，穩定地層，確保上區間施工安全及下區間隧道穩定。同時，在上區間掘進施工時，下區間隧道內采用移動式支撐臺車進行支撐，以減小對下區間隧道的影響。
(施工現場概覽)
車站臨近前進路高架橋（Ⅰ級風險源），距離高架橋橋面最近處僅有約 1.2m，施工過程中極易對橋樁及橋體產生擾動。對此，項目部積極與設計院溝通，圍繞高架橋可能存在的風險，制定了切實可行的保護措施，圍護結構地下連續墻全部入巖并使用 MJS 工法樁結合三重管高壓旋噴樁在高架橋與車站之間形成止水帷幕，基坑施工過程中采用三層鋼支撐共計 172 根，三層混凝土支撐共計 117 根對基坑進行支護。從而達到了對高架橋的保護，保證了施工安全。
項目名稱：上海軌道交通市域線機場聯絡線工程JCXSG-6標.
施工時間：2021年7月
施工地點：上海市浦東新區三林鎮林培路555號.
成樁地層：中粗砂.
上海軌道交通市域線機場聯絡線 是一條市域快線，作為長三角規劃的11條市域鐵路線中的第一條，也是上海第一個市域鐵路工程，還是首條穿越黃浦江的市域鐵路，機場聯絡線開建不到一年，已創下多項紀錄。 工程開挖區臨近黃浦江，開挖深度較深，且沿深度方向地質條件復雜，這讓施工面臨不小的挑戰。為確保地下連續墻施工和基坑開挖過程的安全，并減小施工過程對周邊環境的影響，圍護結構采用84m深的RJP工法樁進行地質改良形成止水帷幕。
(三林南站分層示意圖)
JOZO攻克施工難點如下:
1、鉆具需要滿足足夠的抗拉強度和抗扭強度。在超深地下空間施工過程中，鉆具的提升和旋轉不僅需要克服鉆具自重和84米土層對鉆具的摩擦阻力，還要隨時應對土層塌方帶來的瞬間上升的拉力和扭矩，稍有不慎就會出現抱鉆和斷裂的可能。JOZO鉆具在生產過程都會進行嚴格的100T抗拉和10kN·m抗扭試驗，確保十?dāng)?shù)倍的安全系數。
2、高壓泥漿泵在高壓大流量的工況下運行平穩。84米的地層地內壓力較大，為保證足夠的成樁直徑和成樁效果，高壓泥漿泵的性能必須穩定可靠。JOZO的HP420泵最高輸出壓力50MPa，最大流量420L/min，滿足施工現場高壓大流量的需求。
3、主機在面對突增的提升力和大扭矩時性能穩定可靠。JOZO的DJE130主機采用全進口液壓元器件，動力頭采用日本DOWMAX MOTOR液壓馬達，同時對主機提升結構件進行ANSYS受力分析，確保整機安全可靠。

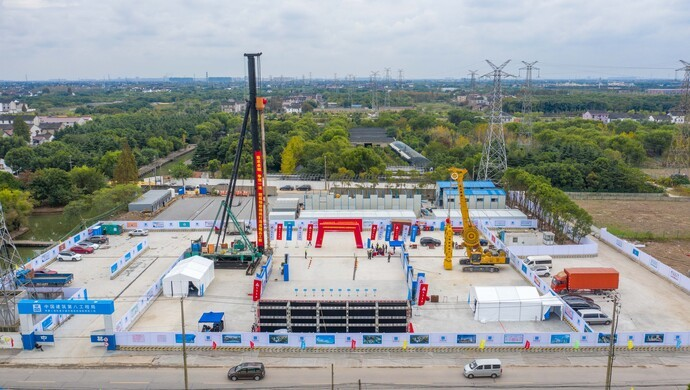

(施工現場概覽)
上海久卓DJE130主機、HP420-EV高壓泥漿泵、成套鉆具，有幸參與該項目RJP工法樁施工，已于2021年7月進場。
項目名稱：虹口區提籃橋街道HK314-05號地塊綜合開發項目。
施工時間：2020年10月16日~至今
施工地點：西起正興街京廣鐵路箱涵東側，沿線路下穿福壽街、二七廣場、延陵街和南/北下街，東至西大街與北順城街交叉口東側，總長1370米。
合作單位：中建七局。
鄭州市重點民生工程，二七廣場隧道項目全長1370米，其中，隧道結構總長875米，是鄭州市“一環十橫十縱”示范街道整治提質工程中的重要節點工程。 二七廣場項目地處鄭州市核心區域，地下管線復雜，周邊建筑物眾多，施工面臨不少挑戰和難題。
(施工區域示意圖)
JOZO-DJE全套設備參與此次項目的加固作業, 施工方在地鐵隧道的兩側，使用成槽機挖出溝槽澆筑地連墻，通過MJS對地鐵2m外土體加固，垂直度誤差控制在1%內。 為了不影響老建筑的地基，隧道的施工范圍兩側，一根挨著一根地將 長16米、直徑800毫米的圍護樁打入地下 ，減少施工對周邊建筑地基的影響。 二七廣場隧道工程全部采用采取高標準MJS土體加固方式，共有 100多根樁，最深15米。最淺4米多，樁徑全圓2米。
(施工現場概覽)
在施工過程中，只要地鐵隧道變形超過5毫米，監控設施就會報警， DJE130主機 通過地內壓力監測和主動排泥進行壓力精確管理，穩定并控制地內壓力，減小施工對周圍地層及換環境的影響，避免地鐵隧道產生變形，保障地鐵安全運營。其特殊的全方位高壓噴漿結構，上下段雙噴射，成樁質量穩定。

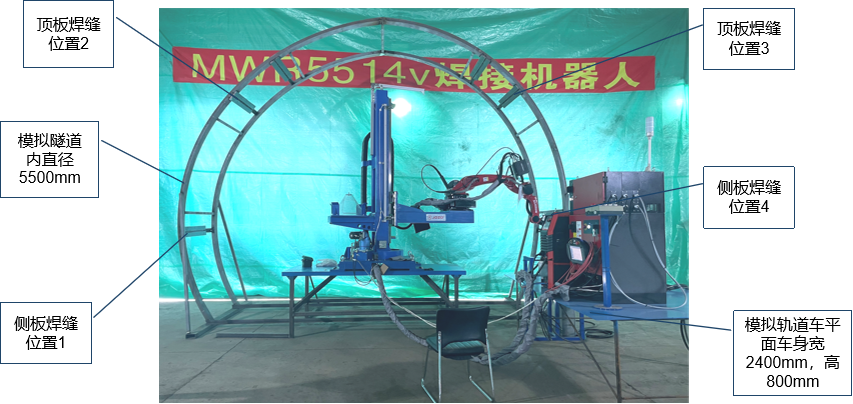

項目名稱：桁架機器人
1、機器人性能參數機器人選用6自由度大口徑腕端中空機器人，根據示教的運動軌跡（作業），自動完成工件的焊接作業。

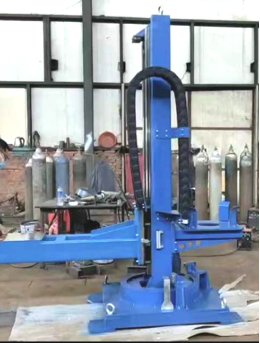

2、輔助臂運動機構輔助臂運動機構提供升降、旋轉2自由度，使機器人具備更大的可操作作業范圍。升降行程1400mm，旋轉270°。

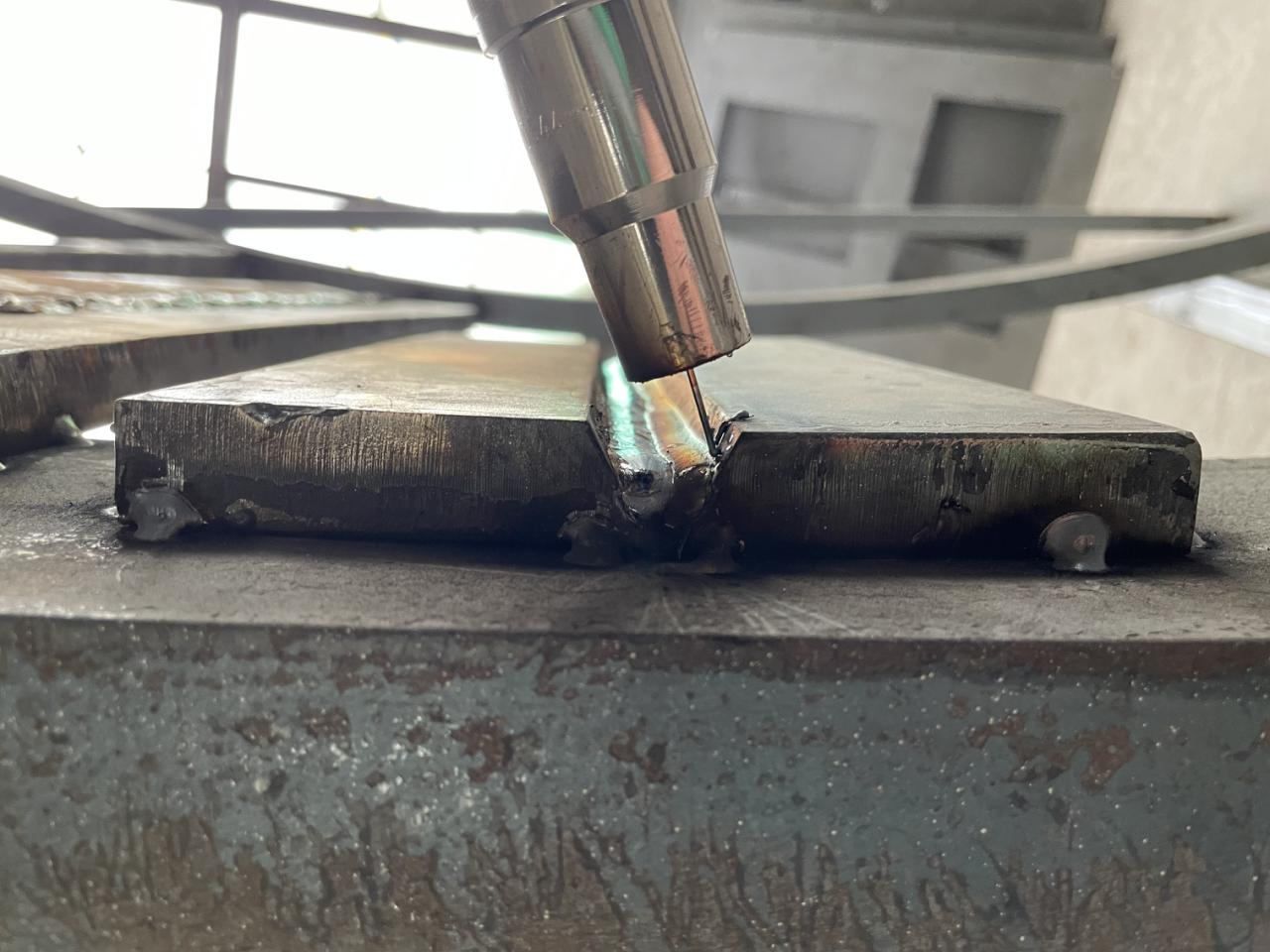

3、電氣控制系統由：控制箱、激光尋位系統、遙控示教器、按鈕盒組成。激光尋位系統，配合多層多道焊功能以及焊縫跟蹤功能，達到保證焊接質量目的。
(施工設備)

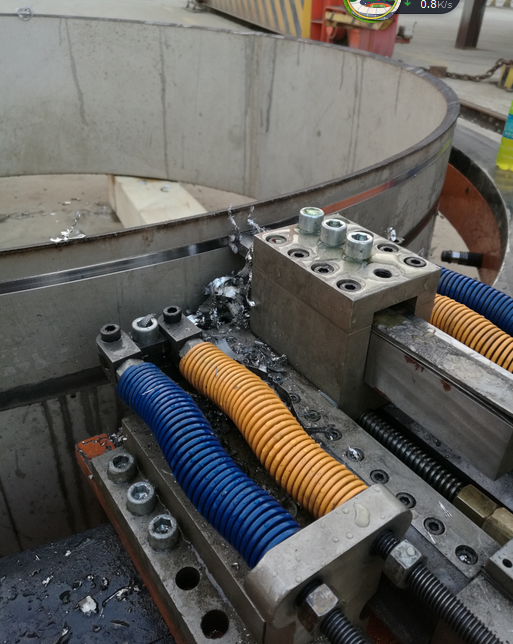

(施工現場概覽)
